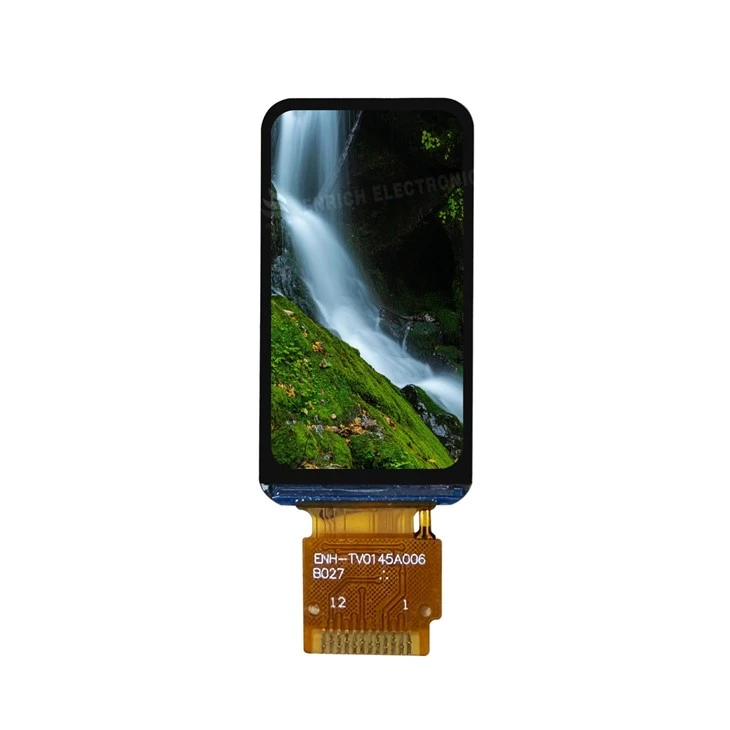

1,45-Zoll-TFT-LCD-Modul

ENH-TV0145A006Beschreibung



1. Grundlegende Produktspezifikationen
Dieses 1,45-Zoll-TFT-LCD-Modul integriert ein erstklassiges BOE--Original-IPS-LCD-Panel mit dem hocheffizienten ST7789P3-Treiber-IC und liefert 172 × 320 hochauflösende-Pixel in einem ultra-kompakten, abgerundeten Rechteck-Formfaktor, optimiert für platzbeschränkte Anwendungen, die eine lebendige Farbausgabe erfordern.



Mit seiner ultrakompakten Breite von nur 19,4 mm und seinem geringen Stromverbrauch ist dieses 1,45-Zoll-TFT-LCD-Modul die ideale Wahl für Smartwatches, Fitnessbänder und tragbare medizinische Geräte. Die Auflösung von 172 x 320 liefert gestochen scharfen Text und lebendige Symbole für Herzfrequenzanzeigen, Sportdatenverfolgung, Nachrichtenbenachrichtigungen und anpassbare Zifferblätter. Die IPS-Technologie für alle-Betrachtungswinkel- gewährleistet eine hervorragende Lesbarkeit im Freien bei direkter Sonneneinstrahlung und außeraxialen Betrachtungsbedingungen. Darüber hinaus eignet sich dieses Display gut-für tragbare Blutzuckermessgeräte, Industrie-PDAs, Smart-Home-Bedienfelder und alle IoT- oder HMI-Anwendungen, die eine kompakte Vollfarbausgabe erfordern.

2. Hauptmerkmale

Premium BOE IPS-Panel: Original BOE IPS LCD sorgt für eine außergewöhnliche Farbwiedergabe und ultraweite Betrachtungswinkel (größer oder gleich 80 Grad in alle Richtungen) ohne Farbauswaschung selbst bei extremer Neigung.

Scharfe Auflösung von 172 x 320: Eine hohe Pixeldichte auf einem 1,45-Zoll-Bildschirm garantiert gestochen scharfen Text, glatte Kurven für UI-Symbole und eine lebendige Medienwiedergabe, die für Displays in Smartwatch-Qualität geeignet ist.

ST7789P3 Treiber-IC: Der integrierte-ST7789P3 unterstützt die volle Farbtiefe von 262 K und vereinfacht die Host-Mikrocontroller-Kommunikation mit minimaler GPIO-Nutzung. - Hochkompatibel mit Arduino, ESP32, STM32 und Raspberry Pi.

Ultra-Low-Power-Design: 3-Die parallele LED-Hintergrundbeleuchtung verbraucht nur 60 mA Gesamtstrom und verlängert so die Batterielebensdauer in tragbaren und tragbaren Geräten, bei denen Energieeffizienz von entscheidender Bedeutung ist.

Breiter Betriebstemperaturbereich: Industrietaugliche-Toleranz von -20 Grad bis +70 Grad (Lagerung: -30 Grad bis +80 Grad) sorgt für stabile Leistung in extremen Außen- und Fabrikumgebungen.

Ultra-Dünnes Profil: Nur 1,9 mm dick und die leichte Bauweise ermöglichen eine nahtlose Integration in platzempfindliche Produktgehäuse.

3. Bewerbungen

Die Diagonale von 1,45-Zoll passt perfekt zu gängigen tragbaren mechanischen Designs (Gehäusedurchmesser von 36 mm bis 45 mm), während der abgerundete rechteckige Ausschnitt eine elegante, moderne Ästhetik für Verbrauchergeräte bietet.

4. Produktdetails und Verarbeitungsqualität

Präzisions-FPC-Schnittstelle: ZIF-Stecker mit Standardraster und anpassbarer Pinbelegung, unterstützt das 4-Draht-SPI-Protokoll; FPC-Länge und Pin-Zuordnung können an bestimmte PCB-Layouts angepasst werden.

Abgerundetes, rechteckiges Kantenschneiden: Fortschrittlicher Schneidprozess reduziert Spannungskonzentrationspunkte, verbessert die Fallfestigkeit und ergänzt modernes Industriedesign.

Gleichmäßige Hintergrundbeleuchtung mit hoher -Helligkeit: Drei hochwertige weiße LEDs sorgen für eine gleichmäßige Ausleuchtung ohne dunkle Flecken oder Randschatten; Unterstützt 0–100 % PWM-Helligkeitssteuerung.

Verbesserter Polarisatorstapel: Die untere Folie zur Helligkeitsverstärkung (90 Grad) lenkt mehr Licht auf den Benutzer und verbessert so den wahrgenommenen Kontrast und die Lesbarkeit im Freien.

RoHS-konforme Materialien: Alle Komponenten erfüllen die RoHS- und REACH-Umweltstandards und gewährleisten so einen reibungslosen Export in globale Märkte mit strengen Umweltvorschriften.

5. Qualitätssicherung

Markenkernkomponenten: Ausgestattet mit einem echten BOE-LCD-Panel und einem ST7789P3-Treiber-IC -, beides bewährte, markt-verifizierte Komponenten, die eine gleichbleibende Massenproduktion-qualität gewährleisten.

Strenge Umwelttests: Jede Charge wird einer Alterung bei hoher Temperatur/Feuchtigkeit, einem Thermoschock (-20 Grad bis 70 Grad Zyklen) und ESD-Schutztests (±8 kV Kontaktentladungsstandard) unterzogen.

ISO9001:2015 zertifiziert: Die Fabrik arbeitet unter vollständigem ISO9001-Qualitätsmanagement mit vollständiger Prozessrückverfolgbarkeit und branchenführender Fehlerkontrolle.

Bereites Inventar: Kernmaterialien für schnelles Prototyping auf Lager; Die Mustervorlaufzeit beträgt nur 3 Tage, die Massenproduktion typischerweise 3–4 Wochen mit Beschleunigungsoptionen.

Globales Logistiknetzwerk: Zu den Versandpartnern gehören DHL, FedEx und UPS für eine zuverlässige weltweite Lieferung in 50+ Länder.

6. Anpassungsdienste

Wir bieten umfassende Personalisierung, um Ihnen bei der Differenzierung Ihres Endprodukts zu helfen:

FPC-Pinbelegung und Längenanpassung| Kein NRE für einfache Neudefinition

Einstellung der Hintergrundbeleuchtung| Aufrüstbar auf 600 cd/m² für den erweiterten Einsatz im Freien

Integration der Abdecklinse| Optionale Oberflächenveredelungen AR / AG / AF

Touchpanel-Laminierung| Unterstützt G+G, G+F+F und andere kapazitive/resistive Strukturen











● OEM&ODM ● KEIN MOQ ● MUSTER AUF LAGER ● TESTBOARD OPTIONAL

















SPEZIFIKATIONEN

ARTIKEL	DIMENSION	EINHEIT
Größe	1.45	Zoll
Umrissmaße	36.28x19.39x1.9	mm
Betriebstemperatur	-20 Grad - +70 Grad	Grad
Lagertemperatur	-30 Grad - +80 Grad	Grad
Auflösung	172x320
