COG-Modul
Shenzhen Enrich Electronics Co.,Ltd wurde 2012 gegründet und ist ein Hersteller und Lösungsanbieter von intelligenten Terminal-LCD-Displays, der Forschung und Entwicklung, Design, Produktion, Vertrieb und Service integriert. Wir sind bestrebt, monochrome LCD-Displays herzustellen, darunter Segment-LCDs, Grafik-LCDs und Farb-TFT-LCDs sowie OLED-Displays.
Warum sollten Sie sich für uns entscheiden?
Anpassungsservice
Wir bieten hochgradig personalisierte Anpassungsdienste an, bei denen wir jedes Produkt sorgfältig entwerfen und anpassen, um die spezifischen Anforderungen unserer Kunden zu erfüllen und sicherzustellen, dass jedes Produkt ihre individuellen Bedürfnisse erfüllt.
Qualitätskontrolle
Wir haben ein strenges Qualitätskontrollsystem implementiert, bei dem alle Produkte vor dem Versand mehreren strengen Test- und Alterungstests unterzogen werden, um sicherzustellen, dass sie stabil und zuverlässig sind und den Industriestandards entsprechen.
Fortschrittliche Ausrüstung
Unser Unternehmen ist mit hochmodernen Produktionsanlagen und ausreichend Produktionsfläche ausgestattet und verfügt über 9 COG-Bondinglinien, 8 LCD-Modul-Montagelinien, 10 Hintergrundbeleuchtungs-Montagelinien, 6 COB-Bondinglinien, 10 automatische TFT-Modul-Produktionslinien, 8 automatische Polarisator-Produktionslinien und 1 SMT-Produktionslinie, die effiziente und qualitativ hochwertige Herstellungsprozesse gewährleisten.
Professionelles Team
Wir verfügen über ein erfahrenes Ingenieurteam mit umfassendem bereichsübergreifendem Fachwissen und technischen Fähigkeiten, das in der Lage ist, professionelle technische Beratung und umfassende Lösungen für Kunden aus verschiedenen Branchen bereitzustellen.
Benutzerdefiniertes COG-Modul
Unser erfahrenes Team kann die richtige Lösung mit einer integrierten Zusammenstellung verschiedener Technologien für Sie entwickeln.
Display-Technologien
● Anzeigetyp: TN, HTN, STN, FSTN und VA
● Transmissive, transflektive und reflektierende Polarisatoren
● Positive und negative Modi
● ITO-Glasdicke: {{0}},4 mm, 0,55 mm, 0,7 mm und 1,1 mm
● Statischer Fahrmodus und dynamischer Fahrmodus
● Formen: Rund, Rechteck, Achteck und Durchgangslöcher
● Betrachtungswinkel: 12 Uhr, 3 Uhr, 6 Uhr, 9 Uhr und voller Betrachtungswinkel
● Anpassung der Hintergrundfarbe: Grau, Blau, Gelbgrün, Schwarz usw
Montagedienstleistungen
● Siebdruck: Schwarze Maske, Rot, Grün, Blau, Mehrfarbendruck
● Touch-Lösungen: Einseitige ITO-Film-Touch-Technologie und doppelseitige ITO-Film-Touch-Technologie
● Eigene Montage der Hintergrundbeleuchtung
● Anpassbare PCBA und Metallrahmen
● Integration mit Overlay-resistivem oder kapazitivem Touchscreen
● Oberflächenbehandlung: Verstärktes Glas, Schutz vor elektrostatischer Aufladung, Polarisator mit UV-Filter
● Schnittstelle: I2C, SPI
● Verbindung: PIN, FPC
Spezifikationen des COG-Moduls
Schnittstellen-Pin-Funktion
|
Pin-Nr. |
Symbol |
Pin-Typ |
Beschreibung |
|
1 |
VSS |
P |
Erdungsstift. |
|
2 |
VDD |
P |
Stromversorgung für den Kernlogikbetrieb. |
|
3 |
NC |
|
Keine Verbindung |
|
4 |
D/C# |
I |
Dieser Pin ist der Daten-/Befehlssteuerpin, der mit der MCU verbunden ist. |
|
5 |
R/W# |
I |
Dieser Pin ist ein Lese-/Schreibsteuereingangspin, der mit der MCU-Schnittstelle verbunden ist. |
|
6 |
E |
I |
Dieser Pin ist der MCU-Schnittstelleneingang. |
|
7~14 |
DB0~ DB7 |
I/O |
Diese Pins sind bidirektionale Datenbusse, die mit dem MCU-Datenbus verbunden sind. |
|
15 |
NC |
|
Keine Verbindung |
|
16 |
NC |
|
Keine Verbindung |
Mechanische Daten
|
Artikel |
Dimension |
Einheit |
|
Anzahl der Zeichen |
16 Zeichen x 2 Zeilen |
－ |
|
Moduldimension |
84.0 x 44.0 x 9.67 |
mm |
|
Bereich anzeigen |
58.22 x 13.52 |
mm |
|
Aktiver Bereich |
56.22 x 11.52 |
mm |
|
Punktgröße |
0.57 x 0.67 |
mm |
|
Punktabstand |
0.60 x 0.70 |
mm |
|
Zeichengröße |
2.97 x 5.57 |
mm |
|
Charakterhöhe |
3.55 x 5.95 |
mm |
|
Paneltyp |
OLED, Monochrom |
|
|
Pflicht |
1/16 |
|
|
IC |
SSD1311 |
|
|
Schnittstelle |
6800, 8080, SPI, I2C |
|
|
Größe |
2,26 Zoll |
|
Absolute Höchstbewertungen
|
Artikel |
Symbol |
Min |
Max |
Einheit |
|
Eingangsspannung |
VI |
-0.3 |
VDD |
V |
|
Versorgungsspannung für Logik |
VDD-VSS |
-0.3 |
6.0 |
V |
|
Betriebstemperatur |
SPITZE |
-40 |
+80 |
Grad |
|
Lagertemperatur |
TST |
-40 |
+85 |
Grad |
Elektronische Eigenschaften
|
Artikel |
Symbol |
Zustand |
Min |
Typ |
Max |
Einheit |
|
Versorgungsspannung für Logik |
VDD |
－ |
4.8 |
5.0 |
5.3 |
V |
|
Eingang Hochspannung. |
VIH |
－ |
0.8xVDD |
－ |
－ |
V |
|
Eingang niedrige Spannung. |
VIL |
－ |
－ |
－ |
0.2xVDD |
V |
|
Ausgang Hochspannung. |
VOH |
IOH=-0.5mA |
0.9xVDD |
－ |
－ |
V |
|
Ausgang niedrige Spannung. |
VOL |
IOL=0,5mA |
－ |
－ |
0.1xVDD |
V |
|
50 % Betriebsstrom der Platine prüfen |
IDD |
VDD{{0}}.0V |
43 |
50 |
52 |
mA |
Unser meistverkauftes COG-Modul

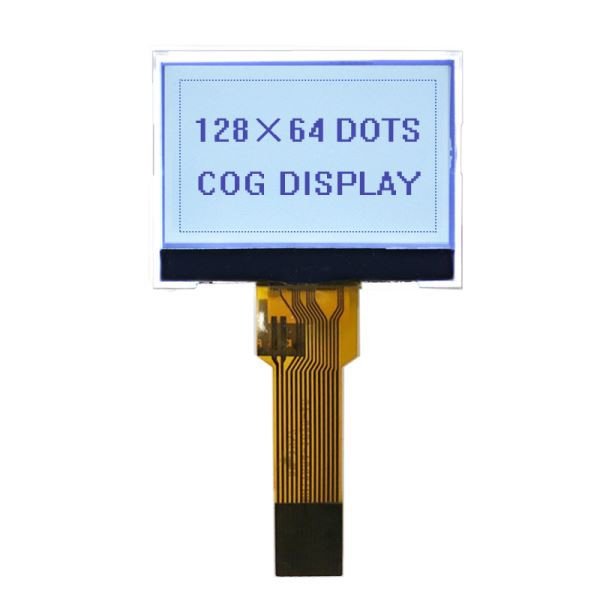

128*64 Kleines grafisches COG-LCD-Display
Rüsten Sie Ihr Produkt mit unserem 128*64 LCD mit 128*64 Auflösung auf! Bei diesem 1,3-Zoll-LCD-Display handelt es sich um ein monochromes Passivmatrix-Flüssigkristalldisplay (LCD) vom durchlässigen Typ, das amorphe Dünnschichttransistoren als Schaltgeräte verwendet.
Weiß auf blauem 128x64-Punkte-LCD-Display
Dieses COG-Grafik-LCD-Anzeigemodul mit weißem Hintergrund und 128 x 64 Pixeln verfügt über einen integrierten Sitronix ST7567-Controller. Das Grafik-LCD verbraucht nur sehr wenig Strom, um das Display anzusteuern.
320*240 Monochrom-LCD-Display STN-Blau-Display
Das 320*240-Monochrom-LCD-Display ist eine ausgezeichnete Wahl für jedes Projekt oder jede Anwendung, die hochwertige, zuverlässige und kostengünstige Displaytechnologie erfordert. Mit seinem blauen STN-Display bietet dieser LCD-Bildschirm lebendige und klare Bilder, die leicht zu lesen und zu verstehen sind.
132x32 Grafik-LCD-FPC-Anschluss
ENH-DG132032-14 ist ein 132 x 32 Pixel großes grafisches LCD-Display mit einer Abmessung von 52,0x21,0mm und einem Anzeigebereich von 47,0x11. 70 mm, mit ST7567A-Controller, SPI-Schnittstelle, 4 weiße LED-Hintergrundbeleuchtung.
Unser Unternehmen bietet weitere Produkte an. Bitte durchsuchen Sie die Produktkategorien auf der Website. Wenn Sie Bedarf haben, kontaktieren Sie uns bitte.
Funktionen des COG-Moduls
Schlankes Profil
COG-Module sind für ihre dünne und leichte Bauweise bekannt. Diese Funktion ist besonders für tragbare Geräte von Vorteil, bei denen die Reduzierung von Gewicht und Dicke den Benutzerkomfort und die Ästhetik des Geräts verbessern kann.
Hohe Auflösung und Klarheit
Diese Module unterstützen oft hohe Auflösungen und liefern gestochen scharfe und klare Bilder. Die direkte Integration des Treiber-ICs trägt zur präzisen Steuerung des Displays bei, was zu einer überragenden Bildqualität führt.
Vielseitige Größen und Konfigurationen
COG-Module gibt es in verschiedenen Größen und Konfigurationen, von kleinen monochromen Displays für Wearables bis hin zu größeren Farbdisplays für Handheld-Geräte. Diese Vielseitigkeit ermöglicht den Einsatz in einem breiten Anwendungsspektrum.
Energieeffizienz
Das effiziente Design von COG-Modulen führt häufig zu einem geringeren Stromverbrauch. Dies ist von entscheidender Bedeutung für batteriebetriebene Geräte, bei denen die Verlängerung der Batterielebensdauer ein wichtiges Anliegen ist.
Anwendungen des COG-Moduls
Gerät
Audio/Video
Automobil/Transport
Computer/Geräte
Verbraucher
Steuerung/HLK/Sicherheit
Handheld
Militär
POS/Einzelhandel/Verkauf
Waage
Telekommunikation/Kommunikation
Test und Messung
Bitte senden Sie uns Ihr erstes Zeichenpapier, Muster oder Fotos. Wenn Sie diese Informationen nicht haben, teilen Sie mir bitte Ihre Idee mit.
Dann geben wir Ihnen eine Lösung und einen Kostenvoranschlag. (Die Größe hat keinen Einfluss auf die Zollgebühren, sondern auf den Stückpreis.)
Verhandeln Sie die technischen Daten und wir erstellen Ihnen ein genaues Angebot.
Sie vereinbaren die Zollgebühren.
Unser Ingenieur entwirft die COG-Modulzeichnung zur Bestätigung innerhalb von 1-3 Tagen.
Neue Muster werden innerhalb von 15-20 Tagen fertiggestellt.
Nach der Probenbestätigung heißen wir Sie herzlich willkommen zur Massenproduktion.
Verpackung
Flussdiagramm des LCD-Produktionsprozesses
Bereichern, erleichtern Sie die Verwendung von LCD
Zertifikat
