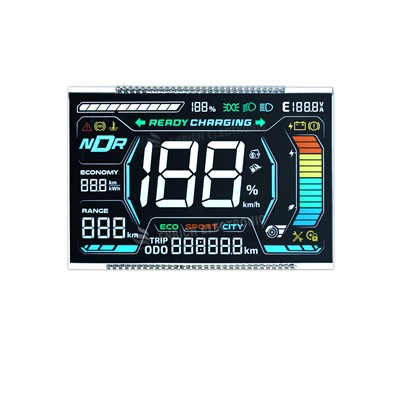

Anpassbares VA-Segment-LCD-Modul

ENH-SS626028-01

Als Zuliefererhersteller mit fast einem Jahrzehnt Erfahrung in der kleinen und mittelgroßen LCD-Bildschirmindustrie haben wir aus unzähligen unterstützenden Projekten für Automobil- und Medizingeräte eine entscheidende Lektion gelernt: Ein hochwertiges VA-Segment-LCD-Modul ist nie nur eine einfache Kombination von Parametern, sondern eine Mischung aus „präziser Anpassung“ und „stabiler Haltbarkeit“ - das ist die Kernphilosophie unseres anpassbaren VA-Segment-LCD-Moduls. Im Gegensatz zu den standardisierten Universalmodellen auf dem Markt wird dieses Modul von unserem Team sorgfältig auf der Grundlage von Hunderten von Branchenfällen ausgearbeitet und auf die Schwachstellen verschiedener Szenarien zugeschnitten. Jedes Detail spiegelt unser tiefgreifendes Verständnis der Branchenanforderungen wider und ist nicht nur ein Flickenteppich aus Spezifikationen.

Lassen Sie mich zunächst die Kernpositionierung dieses anpassbaren VA-Segment-LCD-Moduls klarstellen: Es handelt sich nicht um einen „Einheitsbildschirm“, sondern um einen „Präzisions-anpassbaren Spezialbildschirm“, der sich auf die hohe Stabilität der VA-Anzeigetechnologie in Kombination mit transmissiven und negativen Anzeigemodi konzentriert und sich an verschiedene raue Umgebungen anpassen kann, vom Außenbereich im Auto bis hin zu medizinischen Operationssälen. Viele kooperative Kunden fragen sich zunächst: Was unterscheidet Ihr Modul von anderen LCDs im VA-Segment? Die Antwort ist einfach: Wir verstehen Szenarien und, was noch wichtiger ist, wir verstehen die Anpassung - Als Quellhersteller kontrollieren wir den gesamten Prozess von der Rohstoffbeschaffung über die Panelproduktion bis hin zur Modulmontage und können so die Ideen der Kunden direkt in fertige Produkte umsetzen, eine Fähigkeit, die vielen Zwischenhändlern oder kleinen Herstellern fehlt.

Was die Parameter betrifft, die allen am meisten am Herzen liegen, werde ich sie nicht starr auflisten. Stattdessen werde ich die Logik hinter mehreren Schlüsselindikatoren aufschlüsseln, die auf unserer Produktionserfahrung und praktischen Anwendungsszenarien basieren. Erstens der Anzeigemodus: Drei Modi (VA/Transmissiv/Negativ) können flexibel umgeschaltet werden. Obwohl dies konventionell erscheinen mag, handelt es sich tatsächlich um ein optimiertes Design, das auf Schwachstellen in verschiedenen Branchen abzielt. Der negative Anzeigemodus erzielt einen dunklen Hintergrund mit hellen Zeichen; In unseren tatsächlichen Tests haben wir herausgefunden, dass dieser Modus die Lesbarkeit um mehr als 30 % im Vergleich zu gewöhnlichen Positivbildschirmen in Umgebungen mit wenig Licht wie medizinischen Notfällen und Nachtfahrten verbessert und so Betriebsrisiken durch Lesefehler wirksam vermeidet. Der Transmissionsmodus passt sich an verschiedene Anforderungen an die Hintergrundbeleuchtung an, und da die Antriebslösung für die Hintergrundbeleuchtung von uns unabhängig angepasst wird, ist das Licht gleichmäßiger und vermeidet lokale helle Flecken - Dies ist eine praktische Erfahrung, die wir bei der Unterstützung industrieller Steuerungsgeräte gesammelt haben.

Bezüglich des Betrachtungswinkels haben wir uns für einen Betrachtungswinkel von 6 Uhr entschieden, was keine willkürliche Einstellung ist. Zuvor berichtete ein Automobilkunde, dass bei herkömmlichen LCD-Bildschirmen beim Betrachten vom Beifahrersitz oder in der hinteren Sitzreihe eine unscharfe Anzeige und Farbverzerrungen auftraten. Um dieses Problem zu lösen, haben wir den Betrachtungswinkel wiederholt angepasst und schließlich festgestellt, dass 6 Uhr die optimale Wahl ist - Ganz gleich, ob es sich um den normalen Fahrwinkel des Fahrers handelt oder um die Fondpassagiere, die Fahrzeuginformationen prüfen, das Display bleibt klar. Dies ist einer der Hauptgründe, warum dieses anpassbare VA-Segment-LCD-Modul an verschiedene Automobilinstrumente angepasst werden kann und vollständig auf die Kernanforderungen von LCD-Segmenten mit großem Betrachtungswinkel abgestimmt ist.

Die Antriebsmethode verwendet 1/4 Duty, 1/3 Bias und eine Arbeitsspannung von 5,0 V. Hinter dieser Parametereinstellung steht unsere langfristige Beobachtung des Stromverbrauchsbedarfs von kleinen und mittelgroßen Geräten. Viele Kunden von tragbaren medizinischen Geräten und Outdoor-Netzteilen machen sich vor allem Sorgen über den Stromverbrauch. Durch die Optimierung des Antriebsschaltkreisdesigns haben wir den Stromverbrauch um etwa 15 % reduziert und gleichzeitig einen stabilen Betrieb gewährleistet, was nicht nur den Stromversorgungsanforderungen der meisten kleinen und mittelgroßen elektronischen Geräte entspricht, sondern auch die Batterielebensdauer batteriebetriebener Geräte verlängert -, ein Punkt, der von vielen langfristig kooperierenden Herstellern medizinischer Geräte bestätigt wurde.

Die Temperaturbeständigkeit ist einer der Kernvorteile unseres Moduls. Die Betriebstemperatur reicht von -30 Grad bis +80 Grad und die Lagertemperatur von -40 Grad bis +85 Grad. Bei diesen Parametern handelt es sich nicht um theoretische Werte aus dem Labor, sondern um tatsächliche Ergebnisse, die durch Tausende von Tests unter extremen Umgebungsbedingungen erzielt wurden. Letzten Winter haben wir dieses Modul an einen Hersteller von Outdoor-Ladesäulen in Nordchina geliefert. In einer Umgebung mit niedrigen Temperaturen von -35 Grad zeigte das Modul den Ladestatus, die Spannung, den Strom und andere Informationen immer noch stabil an, ohne dass der Bildschirm schwarz wurde oder einfrierte. In Industriewerkstätten im Süden, bei einer hohen Temperatur von +75 Grad, blieb der Anzeigeeffekt unbeeinträchtigt – das ist die Zuversicht, die uns versprechen lässt, dass sich dieses Modul an den Außenbereich von Automobilen und raue Industrieumgebungen anpassen lässt.

Der Stecker verfügt über eine PIN-Schnittstelle, die Hintergrundbeleuchtung ist mit 12 weißen LEDs ausgestattet und die mit „*“ gekennzeichneten Tastenabmessungen können individuell angepasst werden. Diese Details mögen einfach erscheinen, aber sie stecken in unserem produktionstechnischen Einfallsreichtum. Wir verwenden hochwertiges-Messing für die PIN-Schnittstelle, das mehrere Plug-{4}}Tests bestanden hat, um eine stabile Verbindung und guten Kontakt zu gewährleisten und Anzeigeausfälle durch schlechten Schnittstellenkontakt zu vermeiden - dies ist besonders wichtig bei industriellen Steuerungsgeräten. Die 12 weißen LED-Hintergrundbeleuchtungen sind für eine gleichmäßige Verteilung ausgelegt und die Helligkeit kann je nach Kundenwunsch angepasst werden, um die Lesbarkeit in Umgebungen mit starkem Licht zu gewährleisten und gleichzeitig Blendungen durch übermäßige Helligkeit der Hintergrundbeleuchtung zu vermeiden und sich an unterschiedliche Lichtumgebungen anzupassen. Die Maßanpassung ist unser Hauptvorteil als Quellhersteller. Viele Kunden haben spezielle Gerätegrößen, die nicht durch Universalmodelle auf dem Markt angepasst werden können. Wir können wichtige Abmessungen genau an die vom Kunden bereitgestellten Gerätezeichnungen anpassen, sodass Kunden keine größeren Änderungen an ihren Geräten vornehmen müssen, was ihre Integrationskosten und F&E-Zyklen erheblich reduziert.

Nachdem wir über die Parameter gesprochen haben, besprechen wir die praktischen Anwendungen dieses anpassbaren VA-Segment-LCD-Moduls und unsere technischen Vorteile. Viele Leute fragen: Wo kann dieses Modul verwendet werden? Basierend auf unseren Kooperationsfällen konzentrieren sich die Kernanwendungsbereiche auf die Automobil-, Medizin-, Industriesteuerungs- und neue Energiebranche. Für jeden Bereich haben wir entsprechende Optimierungslösungen. Im Bereich der Automobilinstrumente entspricht unser Modul beispielsweise dem Automobilindustriestandard QC/T 1169-2022. Zusätzlich zum großen Betrachtungswinkel und der Beständigkeit gegen hohe/niedrige Temperaturen haben wir auch die Reaktionsgeschwindigkeit optimiert, um sicherzustellen, dass wichtige Informationen wie Fahrzeuggeschwindigkeit und Drehzahl in Echtzeit angezeigt werden können, um die Fahrsicherheit zu gewährleisten. Im Bereich medizinischer Geräte entspricht unser Modul der elektrischen Sicherheitsnorm IEC 60601-1 und der Bildkonsistenznorm DICOM Teil 14. Das kontrastreiche Design sorgt für eine genaue Ablesung der Vitalfunktionen, Erkennungsdaten und anderer Informationen des Patienten, und unsere Panels sind ohne Verunreinigungen oder Blasen konzipiert, wodurch Fehleinschätzungen von Ärzten aufgrund von Paneldefekten vermieden werden – das ist der Hauptgrund, warum wir seit langem mit vielen Herstellern medizinischer Geräte zusammenarbeiten können.

In den Bereichen industrielle Steuerung und neue Energien liegen die Vorteile dieses Moduls in der Anti-Interferenz und Anpassungsfähigkeit. Industriewerkstätten unterliegen starken elektromagnetischen Störungen; Durch die Optimierung des internen Schaltungslayouts verbessern wir die Anti-Interferenzfähigkeit des Moduls und sorgen für eine stabile Anzeige der Betriebsparameter der Geräte, Fehlermeldungen und anderer Informationen. Für Outdoor-Stromversorgungen und Ladesäulen im neuen Energiebereich, die mit Problemen wie starkem Außenlicht und hohen/niedrigen Temperaturen konfrontiert sind, können sich der negative Anzeigemodus und die Temperaturbeständigkeit unseres Moduls perfekt anpassen. Darüber hinaus kann das langlebige Design der 12 LED-Hintergrundbeleuchtungen spätere Wartungskosten reduzieren. - Dabei handelt es sich alles um Erfahrungen, die wir kontinuierlich aus tatsächlichen Kooperationsfällen optimiert haben, nicht um theoretisches leeres Gerede.

Als Zulieferer sind wir nicht nur stolz auf die Qualität unserer Produkte, sondern auch auf unsere kundenspezifischen Serviceleistungen und unsere Produktionsstärke. Viele Kunden, die zu uns kommen, um kundenspezifische Module zu erhalten, sind am meisten besorgt über „Musterinkonsistenzen“, „Lieferverzögerungen“ und „keine After-Sales-Garantie“. Um diese Schwachstellen anzugehen, haben wir ein umfassendes Anpassungsservicesystem eingerichtet: Nachdem ein Kunde seine Anforderungen geäußert hat, wird sich unser technisches Team innerhalb von 24 Stunden mit ihm in Verbindung setzen, einen exklusiven Anpassungsplan entsprechend dem Geräteszenario und den Nutzungsanforderungen des Kunden formulieren und den Musterprüfungszyklus innerhalb von 3-5 Arbeitstagen steuern. Wenn das Muster nicht qualifiziert ist, werden wir den Probeabzug kostenlos wiederholen. Bei der Massenproduktion nutzen wir moderne Produktionswerkstätten und fortschrittliche Prüfgeräte. Bevor jedes Modul das Werk verlässt, wird es mehreren Tests unterzogen, darunter Anzeigeeffekt, Temperaturbeständigkeit, Schnittstelle und Entstörung, wodurch eine Qualifikationsrate von mehr als 99,8 % gewährleistet wird. Darüber hinaus können wir unseren Kunden ohne Zwischenverbindungen direkt Fabrikpreise anbieten, wobei die Kostenleistung weit über der von Zwischenhändlern liegt.

Bei unserem Individualisierungsservice handelt es sich nicht nur um eine einfache Anpassung von Größe und Anzeigemodus, sondern um eine umfassende Szenarioanpassung. Wenn ein Kunde beispielsweise ein Modul benötigt, das für eine Hochtemperatur-Industriewerkstatt geeignet ist, verbessern wir gezielt die Temperaturbeständigkeit des Moduls, optimieren das Verpackungsdesign und verbessern die Wasser- und Staubdichtigkeit. Wenn ein Kunde ein Modul für tragbare medizinische Geräte benötigt, reduzieren wir den Stromverbrauch weiter und optimieren die Moduldicke, um die Geräteintegration zu erleichtern und gleichzeitig die Anzeigegenauigkeit sicherzustellen. Selbst wenn ein Kunde exklusive Logos und Zeichenstile auf dem Modul anpassen muss, können wir seine Anforderungen erfüllen. - Schließlich besteht der Kern unserer Anpassung darin, Kunden bei der Lösung des Problems der „schwierigen Anpassung“ zu helfen.

Einige Kunden interessieren sich möglicherweise auch für unsere Qualifikationen und unseren Kundendienst. Deshalb bin ich hier ehrlich: Wir sind nach ISO 13485 für das Qualitätsmanagementsystem für medizinische Geräte zertifiziert, unsere Produkte haben die RoHS-Umweltzertifizierung bestanden und Module im Automobil- und Medizinbereich entsprechen den entsprechenden Industriestandards, vollständige Testberichte und Qualifikationszertifikate sind verfügbar. Im Hinblick auf den Kundendienst gewähren wir eine Garantie von 1-Jahr. Bei Qualitätsproblemen, die durch nicht-menschliche Schäden innerhalb der Garantiezeit verursacht werden, können wir diese kostenlos reparieren oder ersetzen. Darüber hinaus verfügen wir über ein professionelles After-Sales-Team, das werktags innerhalb von 24 Stunden auf Kundenwünsche reagiert. Ob es sich um Probleme bei der Produktnutzung oder um Zweifel bei der Integration handelt, wir unterstützen Sie umfassend bei der Lösung dieser Probleme.

Abschließend möchte ich einen unserer Kooperationsfälle mit Ihnen teilen: Letztes Jahr kam ein Kunde zu uns, der sich auf tragbare Monitore spezialisiert hat. Zuvor hatten sie Module von anderen Herstellern angepasst, aber entweder war die Anzeigegenauigkeit unzureichend oder die Lesbarkeit war in Umgebungen mit wenig Licht schlecht und entsprach nicht den Anforderungen medizinischer Szenarien. Nachdem wir ihre Bedürfnisse verstanden hatten, optimierten wir speziell den Kontrast und den negativen Anzeigemodus des Moduls, passten die Helligkeit der Hintergrundbeleuchtung an und passten die Modulgröße genau an die Abmessungen ihrer Ausrüstung an. Nach der Musterprüfung hat der Kunde den Test auf einmal bestanden und wir haben bisher eine Massenzusammenarbeit ohne Qualitätsprobleme aufrechterhalten. Tatsächlich ist dies die ursprüngliche Absicht bei der Entwicklung dieses anpassbaren VA-Segment-LCD-Moduls: kein „qualifiziertes“ Modul, sondern ein „anpassungsfähiges“ Modul, das jedem Kunden hilft, Probleme in tatsächlichen Szenarien zu lösen.











SPEZIFIKATIONEN



ARTIKEL	DIMENSION	EINHEIT
Typ	VA	Zoll
Betrachtungswinkel	6 0' UHR
Umrissmaße	75x110x2(mm)	mm
Antriebs-IC	--
ANZEIGEMODUS	VA/Transmissiv/Nnegativ
Stecker	STIFT
Betriebstemperatur	-20 Grad - +70 Grad	Grad
Lagertemperatur	-30 Grad - +80 Grad	Grad
Antriebsmethode	1/4 Pflicht, 1/3 Voreingenommenheit,
Hintergrundbeleuchtung	12 Stück weiße LEDs
