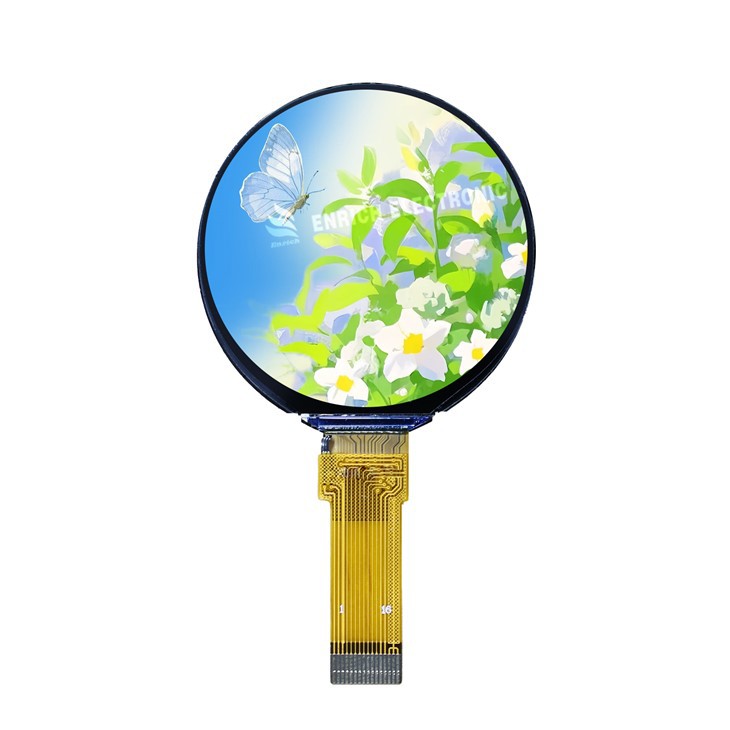

1,5 Zoll rundes TFT-LCD-Modul



ENH-TV0150I001Beschreibung

Produktparameter:

Bildschirmgröße und -form: 1,5 Zoll rund

Ein prägendes Merkmal. Der aktive Anzeigebereich ist ein Vollkreis mit einer Diagonale von 1,5 Zoll, wodurch im Gegensatz zu quadratischen Bildschirmen mit kreisförmigen Masken eine perfekte Einheit zwischen angezeigtem Inhalt und physischer Form ohne visuelle Verschwendung erreicht wird.

Auflösung: 360 (RGB) × 360 Pixel

Dies ist eine außergewöhnlich hohe Auflösung, die für eine kreisförmige Anzeigefläche optimiert ist. Das Erreichen von über 129.000 Pixeln innerhalb eines Kreises mit einem Durchmesser von ca. 1,5 Zoll führt zu einemsehr hohe Pixeldichte (PPI), liefernextrem feine Details und glatte Kanten, übertrifft quadratische Bildschirme ähnlicher Größe mit geringerer Auflösung bei weitem.

Betrachtungswinkel: Alle-Betrachtungswinkel

Mit ziemlicher Sicherheit beschäftigtIPS-Technologie (In-Plane Switching).. Dies bedeutet, dass Farbe und Leuchtdichte von vorne, von der Seite und aus allen anderen Betrachtungswinkeln sehr konsistent bleiben, mit minimaler Farbverschiebung, Weißfärbung oder Kontrastverlust, wodurch der nutzbare Betrachtungsbereich des Geräts erheblich erweitert wird.

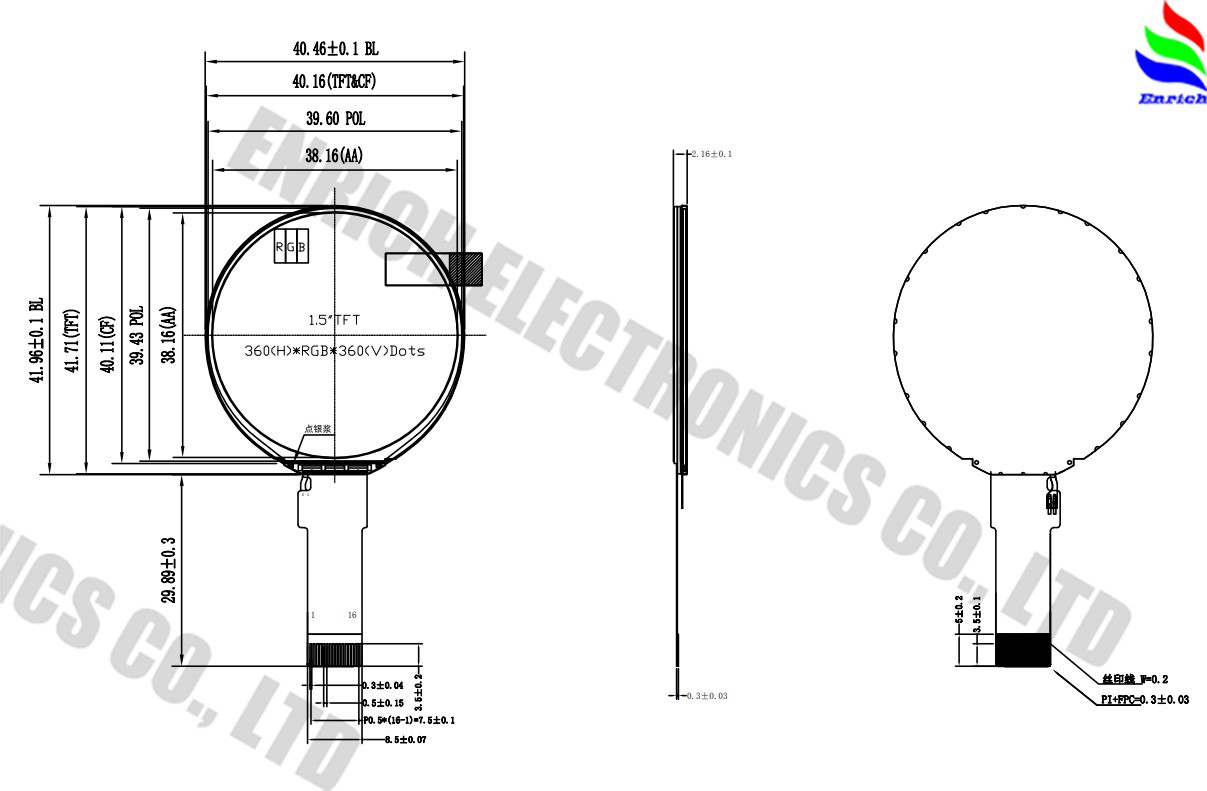

Außenmaße: 41,96 mm × 40,46 mm × 2,16 mm

Wichtige mechanische Daten: 41,96 mm x 40,46 mmrechteckige Begrenzungsrahmendimensioneinschließlich der Treiberschaltung und der Blende, die eine präzise räumliche Referenz für das Strukturdesign bieten. Die Dicke von 2,16 mm ist gut-kontrolliert und unterstützt ein schlankes Produktdesign bei gleichzeitiger Gewährleistung der strukturellen Integrität.

Schnittstelle: QSPI

Vierfache serielle Peripherieschnittstelle. Dies ist eine erweiterte Version des Standard-SPI4 Datenleitungen zur parallelen Übertragung, was eine theoretische Datenrate bietet4-mal schnellerals herkömmliches SPI (1 Datenleitung). Dies ist entscheidend, um den hochauflösenden 360x360-Bildschirm zu betreiben, die Aktualisierungsraten deutlich zu verbessern, Engpässe bei der Datenübertragung zu reduzieren und eine reibungslose Leistung für komplexe GUIs und Animationen sicherzustellen.

Treiber-IC: ST77916

Dies ist ein leistungsstarker TFT-LCD-Treibercontroller. Sein Kernwert liegt in:

Hohe Leistung: Der eingebaute-große GRAM verarbeitet effizient hochauflösende Grafikdaten und unterstützt eine satte Farbtiefe (z. B. 16/18-Bit-RGB).

Erweiterte Funktionen: Unterstützt normalerweise die Anzeigedrehung, flexible Einstellung der Fensteradresse, teilweise Aktualisierung (Aktualisierung nur eines Teils des Bildschirms, um Strom zu sparen), hardwarebeschleunigte Zeichenbefehle (Linien, Füllungen), was den Host-Prozessor erheblich entlastet und die Softwareentwicklung vereinfacht.

Optimierung für runde Displays: Passt sich perfekt an den kreisförmigen aktiven Bereich an und verwaltet die Pixeladressierung effektiv.

Anzeigetyp: TFT-LCD

Nutzt die gängige Aktiv-Matrix-Dünnschicht--Filmtransistor-Technologie, bei der jedes Pixel von einem eigenen Transistor gesteuert wird. Dies ermöglichtschnelle Reaktionszeiten, hoher Kontrast, lebendige Farbsättigungund hervorragende dynamische Bildanzeigefähigkeit.





Anwendungsgebiete:

1.Premium tragbare Geräte

a.Kernanwendungen: Smartwatches mit klassischen runden Zifferblättern, hochwertige Fitnessbänder, professionelle Sportinstrumente (z. B. Fahrradcomputer, Laufband-Displays).

b. Problem gelöst: Reproduziert perfekt die elegante kreisförmige Ästhetik traditioneller Uhren und erfüllt die Erwartungen der Benutzer an Premium-Wearables. Die ultrahohe Auflösung von 360 x 360 liefert eine extrem hohe Pixeldichte (PPI) innerhalb des kreisförmigen Bereichs, was zu außergewöhnlich scharfen, geglätteten Anzeigen von Zifferblättern, Sportdatendiagrammen, Kartenspuren und Fotos führt. Der gesamte Betrachtungswinkel sorgt für klare Lesbarkeit bei jeder Handgelenksausrichtung.

c.Vorteil: Die QSPI-Schnittstelle bietet hohe Datenübertragungsraten und ermöglicht eine reibungslose Wiedergabe komplexer Animationen, Sweeping-Hände mit hoher -Bildrate- und eine schnelle Aktualisierung der Sensordaten für ein nahtloses Benutzererlebnis.

2. Automobil- und Industrieinstrumentierung

a.Kernanwendungen: Digitale Armaturenbretter für Motorräder/E-Bikes, zusätzliche Informationsanzeigen für Kraftfahrzeuge (z. B. TPMS, Klimaregelung), Statusanzeigen für Industrieanlagen.

b. Problem gelöst: Der Kreis ist die klassische Form der Instrumentierung. Dieser Bildschirm kann herkömmliche mechanische Instrumentengruppen direkt ersetzen und ermöglicht eine vollständig digitale, anpassbare Anzeige von Geschwindigkeit, Drehzahl, Navigationspfeilen, Warnsymbolen usw. Hohe Helligkeit und Kontrast sorgen für Sichtbarkeit auch bei starkem Umgebungslicht (z. B. Sonnenlicht).

c.Vorteil: Der leistungsstarke ST77916-Treiberchip ermöglicht die schnelle Darstellung dynamischer Grafiken und reagiert auf Änderungen der Fahrzeugdaten in Echtzeit. Seine robuste Bauweise (2,16 mm Dicke) widersteht den leichten Vibrationen, die in Fahrzeugumgebungen üblich sind, besser.

3.Smart Home und Unterhaltungselektronik

a.Kernanwendungen: High-End-Smart-Speaker-Touchpanels, Smart-Thermostate, Displays für Schönheitsgeräte (z. B. Gesichtsreiniger, RF-Geräte), Schnittstellen für Premium-Kaffeemaschinen/-Geräte.

b. Problem gelöst: Verleiht Haushaltsgeräten ein modernes, technologisches Flair. Der runde Bildschirm ergänzt auf natürliche Weise die Designsprache vieler Geräte mit physischen Knöpfen oder runden Körpern und dient als interaktiver Mittelpunkt für Musikvisualisierungen, Kochfortschritt, Gerätemodi und Umgebungsinformationen.

c.Vorteil: Das kreisförmige Design selbst ist ein Statement, das den Produktauftritt und die Markendifferenzierung deutlich steigert. Die QSPI-Schnittstelle ermöglicht es der Host-MCU, die Anzeige effizienter zu aktualisieren und so die Systemlast zu reduzieren.

4.Medizin- und Gesundheitsgeräte

a.Kernanwendungen: Hochwertige tragbare Patientenmonitore, digitale Stethoskop-Displays, intelligente Pillenspender, Physiotherapiegeräte.

b. Problem gelöst: Im medizinischen Kontext kann ein kreisförmiger Bildschirm radiale Datendiagramme (z. B. Herzfrequenzwellenformringe, SpO2-Trendkreise) intuitiv und mit hervorragender Klarheit darstellen. Die hohe Auflösung stellt sicher, dass kleine medizinische Texte lesbar sind.

c.Vorteil: Eine hervorragende Farbleistung kann für farbcodierte Anzeigen (z. B. verschiedene Temperaturbereiche in verschiedenen Farben) verwendet werden, wodurch die Effizienz der Informationserkennung verbessert wird. Der Treiberchip unterstützt normalerweise Energiesparmodi, die für tragbare Geräte geeignet sind.

5.HMI (Human-Machine Interface) und Spezialausrüstung

a.Kernanwendungen: Spezielle Controller, tragbare Testgeräte, Gaming-Peripheriegeräte (z. B. Lenkrad-Mitteldisplay), Displays für professionelle Fotoausrüstung.

b. Problem gelöst: Bietet ein kompaktes kreisförmiges Ansichtsfenster mit hoher -Informationsdichte-für Spezialgeräte. Es kann Parameter-Reglermenüs, Modusauswahlringe, präzise Skalenanzeigen usw. anzeigen, wobei die Interaktionslogik perfekt mit kreisförmigen Hardware-Bedienelementen übereinstimmt.

c.Vorteil: Das Außenmaß von 41,96 mm erleichtert die Integration in verschiedene Gerätefrontplatten. Die hohe Geschwindigkeit von QSPI erfüllt die hohen Anforderungen an die Reaktionsfähigkeit professioneller Geräteschnittstellen.





● OEM&ODM ● KEIN MOQ ● MUSTER AUF LAGER ● TESTBOARD OPTIONAL

















SPEZIFIKATIONEN

ARTIKEL	DIMENSION	EINHEIT
Größe	1.5	Zoll
Umrissmaße	41.96x40.46x2.16	mm
Betriebstemperatur	-20 Grad - +70 Grad	Grad
Lagertemperatur	-30 Grad - +80 Grad	Grad
Auflösung	360x360
