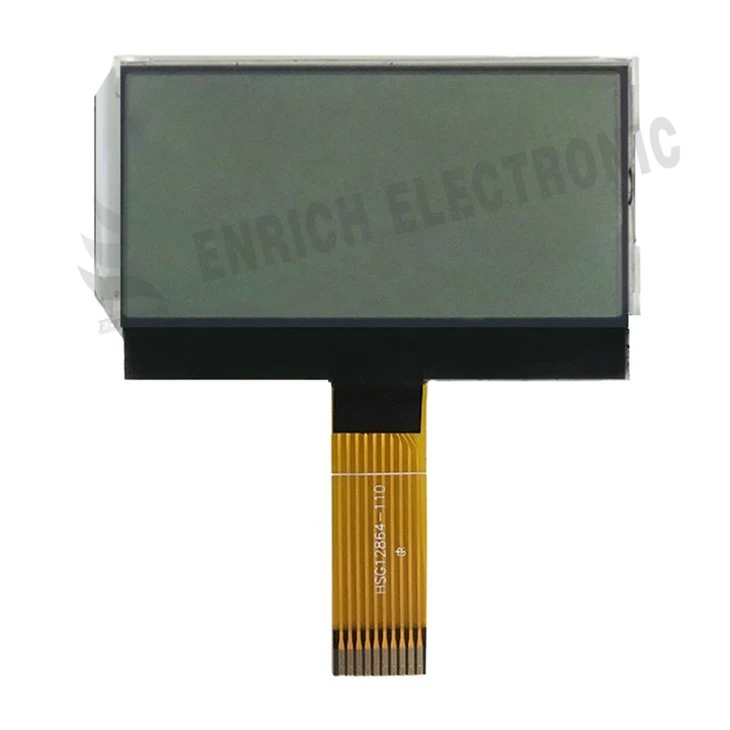

128 x 64 Punkte Matrix LCD-Modul-Display

ENH-DG128064-78 Beschreibung:

Dieses 2,4-Zoll-Punktmatrix-LCD mit 6-Uhr-Blickrichtung, 128x64-Auflösung und ST7567-Treiber-IC wurde für Anwendungen entwickelt, die eine Lesbarkeit aus einem festen Winkel, langfristige Zuverlässigkeit und eine klare monochrome Daten-/Grafikanzeige erfordern.

Industrielle Steuerungs- und HMI-Schnittstellen

Typische Verwendung: Dient als Bedienerschnittstelle für kompakte Industriegeräte (z. B. SPS-Steuerungen, Wechselrichter, Test- und Messgeräte) und zeigt Parameter, Menüs und Systemstatus an.

Warum es passt: Der Betrachtungswinkel von 6 Uhr ist optimal für die Betrachtung von oben oder direkt vor dem Panel. Der ST7567 IC bietet einen geringen Stromverbrauch und eignet sich für den Dauerbetrieb.

Tragbare medizinische und Gesundheitsüberwachungsgeräte

Typische Verwendung: Integriert in tragbare Patientenmonitore, Blutzuckermessgeräte, tragbare Diagnosegeräte und Fitnessgeräte zur Anzeige wichtiger Messwerte und einfacher Grafiken.

Warum es passt: Die Auflösung von 128 x 64 reicht für numerische Daten und einfache Wellenformen aus. Sein geringer Stromverbrauch ist für batteriebetriebene tragbare Geräte von entscheidender Bedeutung.

Fahrzeug- und Transportdisplays

Typische Verwendung:Fungiert als Armaturenbrettanzeige für Elektroroller, Trikes, Gabelstapler und landwirtschaftliche Maschinen und zeigt Geschwindigkeit, Batteriestand, Kilometerzähler und Warnanzeigen an.

Warum es passt: Die 6-Uhr-Blickrichtung stimmt perfekt mit der Draufsicht des Fahrers auf die Konsole überein. Monochrome Bildschirme bieten oft eine gute Lesbarkeit bei Sonnenlicht.

Unterhaltungselektronik und Smart Home-Bedienfelder

Typische Verwendung:Wird in Steuereinheiten für intelligente HVAC-Systeme, Warmwasserbereiter, Zugangskontrollterminals und Gegensprechanlagen verwendet und bietet klare Benutzerrückmeldungen und Einstellungsmenüs.

Warum es passt: Bietet eine kostengünstige -effektive Lösung mit einfacher Treiberintegration für die Anzeige wichtiger alphanumerischer Zeichen und Symbole mit einem Betrachtungswinkel, der für die frontale Interaktion geeignet ist.

Kommunikations- und Netzwerkausrüstung

Typische Verwendung:Fungiert als Status-/Informationsfeld für Router, Netzwerk-Switches, Glasfaser-Transceiver und andere Telekommunikationsgeräte und zeigt IP-Adressen, Verbindungsstatus und Portaktivität an.

Warum es passt:Ideal für die Darstellung textbasierter Diagnose- und Konfigurationsdaten in einem zuverlässigen und wartungsarmen Format.







SPEZIFIKATIONEN

ARTIKEL	DIMENSION	EINHEIT
Größe	2.4	Zoll
Betrachtungswinkel	6 0' UHR
Umrissmaße	42x31,6x3,0(MAX)	mm
Anzeigebereich	35.436 x22.38	mm
Antriebs-IC	ST7567
ANZEIGEMODUS	FSTN/TRANSFLEKTIV/POSITIV
Stecker	COG+FPC
Betriebstemperatur	-20 Grad - +70 Grad	Grad
Lagertemperatur	-30 Grad - +80 Grad	Grad
Antriebsmethode	1/64 Duty, 1/9 Bias, Vop=9.0V,Vdd=2.8V
Hintergrundbeleuchtung	2 weiße LEDs, IF=30mA und VF=3.0±0.10V
